触媒式尾气分解器

触媒式尾气分解器

1、触媒式尾气分解器原理ODC(Ozone Destructor Catalyst)

 臭氧尾气催化床是由活性二氧化锰和氧化铜按一定比例制成的颗粒状催化剂层,臭氧分子进入反应室后,臭氧分子在通过微加热催化床时分解,被离心风扇从催化床负压吸出排放。反应产物是氧气、二氧化碳和水,广泛应用于对臭氧、瓦斯气的防护。(如下图)

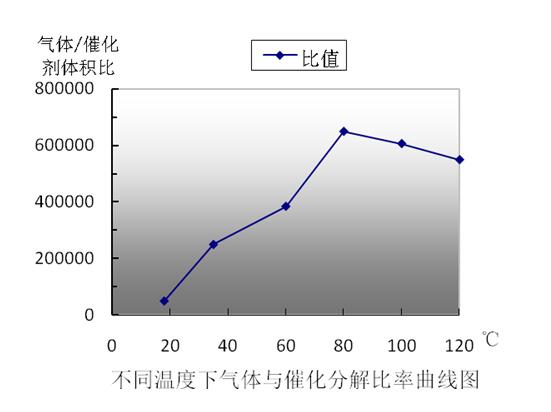

2、臭氧气体与催化剂体积比

序号

催化剂温度

露点

气体与催化剂体积比 m 3 /m3

1

18

10

50000

2

35

20

250000

3

60

25

385000

4

80

20

650000

5

100

20

607000

6

120

5

550000

3、催化分解臭氧法的特性

臭氧与催化剂反应快速催化分解成氧气。

降低能耗高效节能,低温加热利用催化剂分解还原,运行温度大约为40-60℃

出口抽风机通过负压使臭氧泄露的危险降至最低。

催化剂具有高分解率,长期稳定、安全、经济等优点。

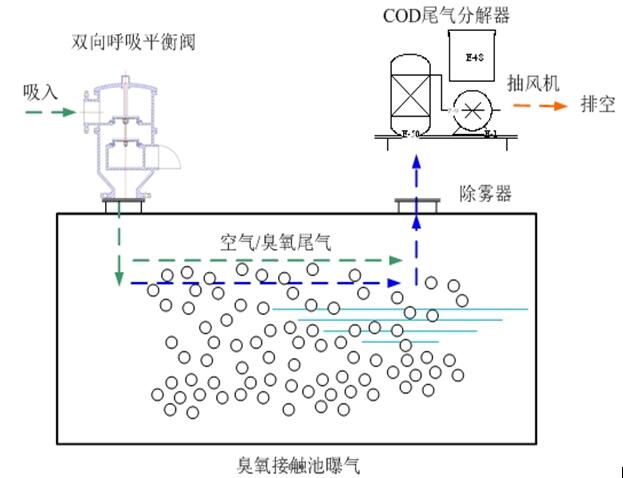

4、 触媒式尾气分解器应用工艺流程图



5、触媒式尾气分解器性能参数(带热回收)

技术参数名称

型号参数

①介质

含有臭氧化氧气或空气气体

②进口臭氧浓度

≤1.5%wt

③出口臭氧浓度

≤0.1ppm

④额定处理流量

201000Nm3/h

⑤操作压力

≤-0.02MPa

⑥进/出口气体温度

535℃/4060℃

⑦电压/频率

3×380VAC±10% 220 VAC±10%/50Hz

⑧控制方式

PLC控制或分站控制

⑨通迅

数据通迅控制或IO开关量

⑩操作温度

4080℃

⑪功率

0.520KW(型号不同,功率不同)

⑫尺寸

mm(型号不同,尺寸不同)
