加热式尾气分解器

加热式尾气分解器

1 、高温加热分解法ODH原理(Ozone Destructor Heat)

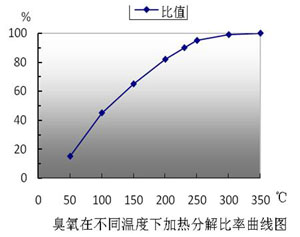

利用臭氧不稳定,随温度增高而加快分解成氧气的特性。采用加热式尾气分解器,使臭氧迅速分解成氧气,臭氧随温度分解曲线规律:(如下图)

30℃已开始分解臭氧,在 5080 时显著。200℃下一分钟内臭氧分解大约是80%250 92%95% ,在 300℃或以上时,12s 反应时间内达到 100% 分解。

臭氧气体和潮湿的空气经除雾器除湿后进入反应室,通过温控器调节温度,臭氧气体先进行预热,再进入电加热室进行加热分解,随后,尾气被离心风机从反应室排出。

2 、加热分解臭氧法的特性

臭氧依据温度升高时快速分解成氧气,分解速度在零点几秒时间内。

降低能耗高效节能,利用热交换器回收热量,使大约5070%的热能得以再用。

增加反应器空间裕量,分解反应有足够的停留时间,使臭氧完全分解。

出口抽风机通过负压用于输送气体,空气将从呼吸阀外侧吸入,而避免气体不会泄漏。

破坏器仅在带有气体流动时进行加热;在破坏器的入口安装一个单向阀,防止上游操作压力改变周围空气向破坏器回流。 (多台设备并联时有)。

臭氧浓度最高约1.5%wt,尾气破坏器没有能力处理高浓度臭氧。

温度过高超过500℃而破坏设备结构。

3、臭氧加热分解器性能参数(带热回收)

技术参数名称

型号参数

①介质

含有臭氧化氧气或空气气体

②进口臭氧浓度

≤1.5%wt

③出口臭氧浓度

≤0.1ppm

④额定处理流量

5800Nm3/h

⑤操作压力

≤-0.02MPa

⑥进/出口气体温度

535℃/100200℃

⑦电压/频率

3×380VAC±10% 220 VAC±10%/50Hz

⑧控制方式

PLC控制或分站控制

⑨通迅

数据通迅控制或IO开关量

⑩操作温度

100300℃

⑪功率

250KW(型号不同,功率不同)

⑫尺寸

mm(型号不同,尺寸不同)

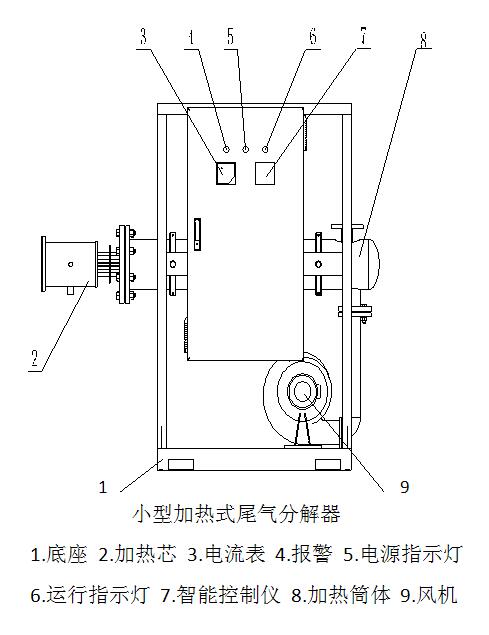

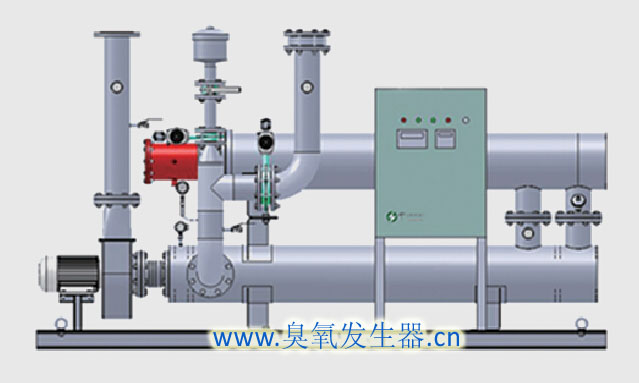

4、加热式臭氧尾气分解器结构图
