1、 工作原理

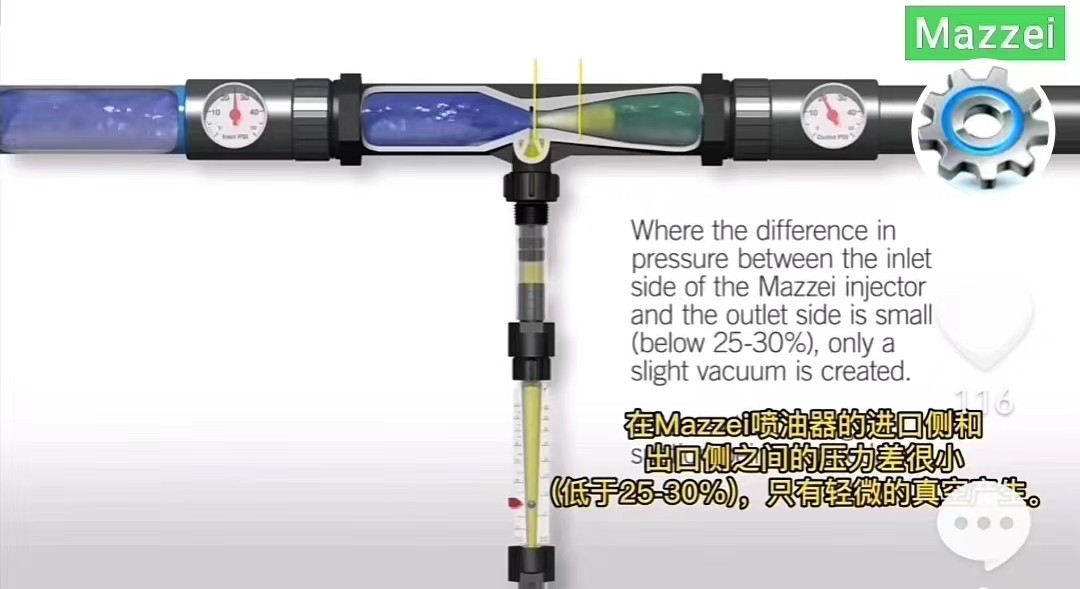

通过进水压力产生负压，使射流器进气口有负压吸臭氧进去，然后起到气水混合作用。
2、 安装建议

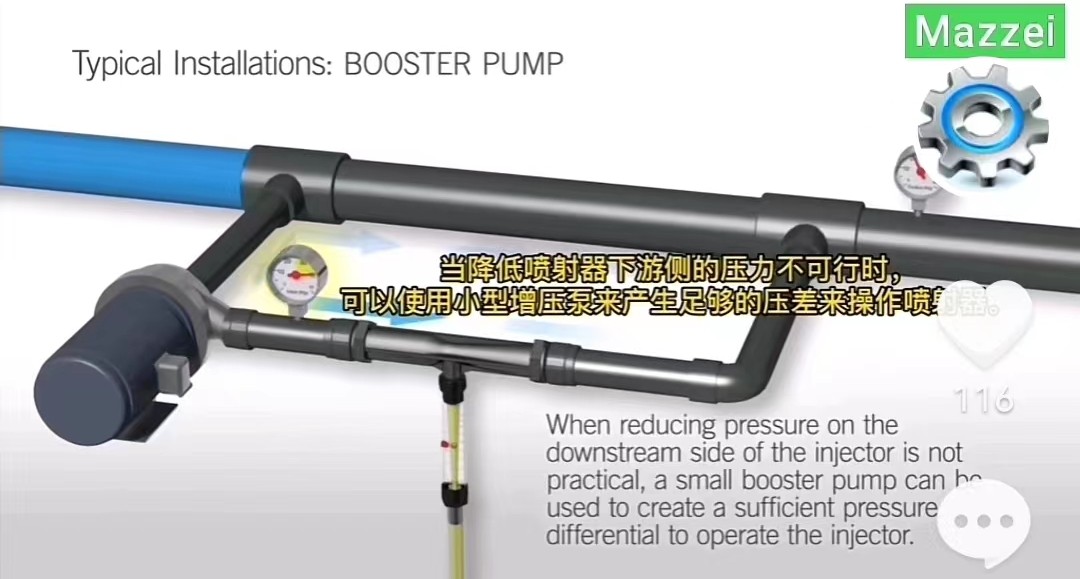

在射流器进水口前加装手动阀，调节至最合适的水压产生最好的吸力，吸入更多的臭氧，达到最佳混合效果。
3、 产品特点：
² 采用PVDF材料，耐氧化，耐腐蚀，耐臭氧，且不会对环境产生二次污染。
² 产品结构紧凑、管理维修简便，安装快捷。
² 运行可靠，可随时启动和停止，也可自动运作。
² 耐磨耗性好，机械强度大，耐冲击。
² 效率最高可达25%，能耗低，噪音小。
4、 规格参数
|
规格 |
单位 |
1寸/1.2寸/1.5寸/2寸/法兰 |
|
出水口直径 |
inch |
1’1.2" 1.5" 2" 法兰 |
|
公称直径 |
DN |
DN1/2 25/32/40/50 法兰 |
|
进气口外径 |
inch |
1/2’ 25/32/40/50 法兰 |
|
处理水流量 |
t/h |
3-10/12-100 |
|
输入水压力 |
Kg/㎡ |
2.5-5.0 |
|
吸气量 |
N㎡/h |
11-15 |
|
总长度 |
mm |
235 / >235 |
|
软管接口 |
/ |
3/8 |
|
产品净重 |
g |
172/200/更重 |
5、原理图
说明：
1、因气体体积与温度、压力和湿度有关，为便于比较，通常所说的体积流量是指标准状态（温度为20℃，压力为0．101MPa，相对湿度为65％）而言，此时的流量以Nm3／hr为单位，“N”即表示标准状态。
2、本厂生产的射流器命名是根据水管路大小而定的（射流器外螺纹均与市场上标准件相配）
3、弹簧材质是不锈钢，球是聚四氟材料的，塑料片是PVC材料的。

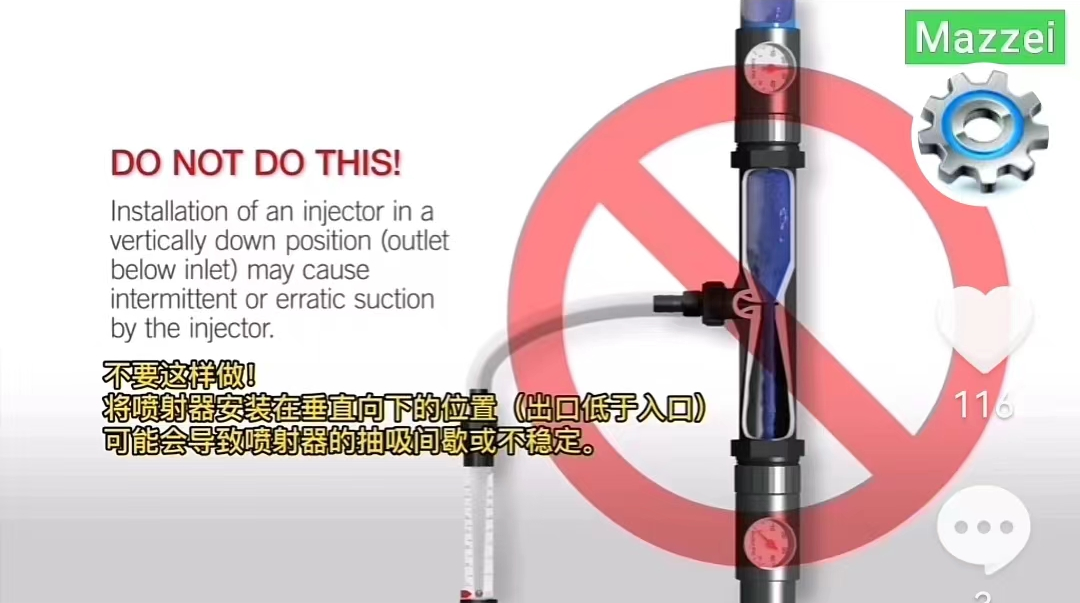

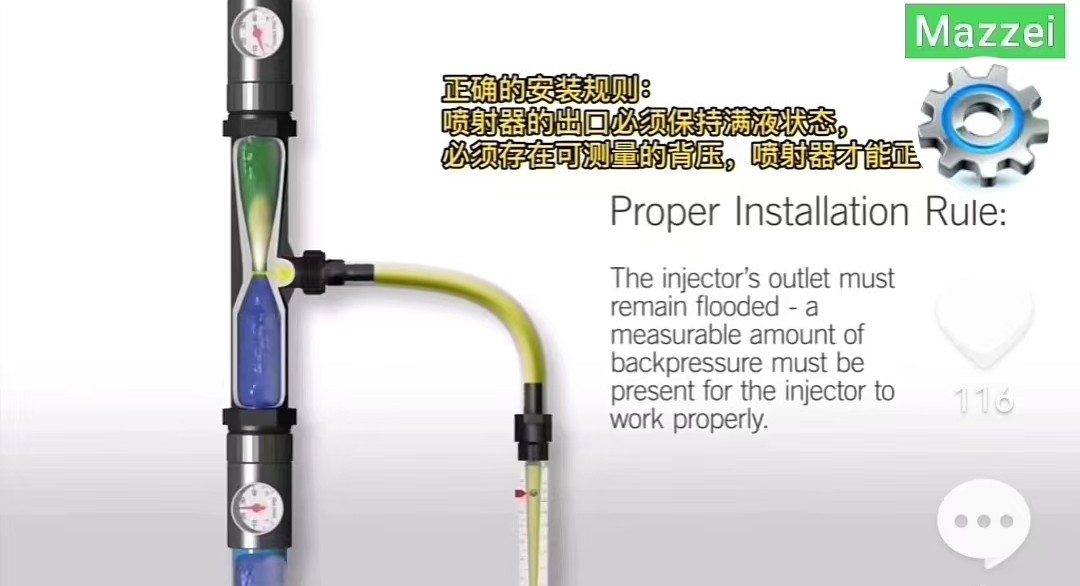

提示：射流器本身没有负压，要输入的水流量使射流器产生负压，射流器进气口才能吸气。要使射流器产生负压，必须根据每小时水流量来配射流器！而且使用射流器必须注意回水的问题。
