变压吸附制氧设备自进入工业化以来，技术发展迅速，由于其价格性能比在中低产量范围及纯度要求不太高的场合具有较强的竞争力，因此被广泛地应用于炼钢助熔、高炉富氧、玻璃炉窑、制取臭氧废水处理、水产养殖等领域。
1、制氧机种类介绍
制氧机又叫空气分离设备(简称空分设备)，它的种类很多，本文主要介绍工业传统制氧方法；按工作压力分为PSA分子筛吸附法和VPSA真空变压分离法。
PSA制氧机适合中小型生产规模，适合产气规模1Nm³/h-150Nm³/h，氧化纯度90-95%。臭氧发生器氧气供应源一般采用本工艺流程。
VPSA制氧机适合中大型产气规模，适合产气规模150-10000Nm³/h，氧气纯度90-95%。冶金业炼钢，玻璃炉窑氧气供应源一般采用本工艺流程
2、PSA制氧机工艺描述
2.1 工艺流程及原理

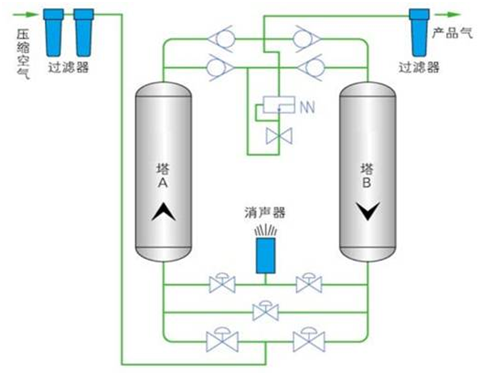

制氧系统主要由冷干机、空气冷却器、过滤器、空气缓冲罐、切换阀、吸附塔和氧气平衡罐、流量计等组成。（如下图）
2.2 PSA制氧机工艺特点
占地小，投资少，整体撬装，结构紧凑无需基建投资；
分子筛寿命长，具有吸附容量大，抗压性能高，使用寿命可达10年；
以空气为原料，能耗仅为空压机的耗能，具有运行成本低、效率高等优点；
实现PLC自动化运行程度要求比较低，空气压缩机、冷冻干燥机/冷凝器可与制氧机分开单独启停控制，也可联动控制；
先进的装填工艺、多级气流分布装置和自动压紧装置，保证分子筛吸附性能和压紧状态，有效延长分子筛使用寿命；
线仪表实时监控，保证了气体纯度、流量的稳定。
3、PSA制氧机参数
|
序号 |
指标名称 |
技术参数 |
|
1 |
氧气流量 |
10～2000 Nm³／h |
|
2 |
氧气纯度 |
25％～93±2％ |
|
3 |
氧气压力 |
0.3～0.5 MPa |
|
4 |
露 点 |
-40～70℃ |
|
5 |
供气压力P |
0.4 MPa≤P≤0.65 MPa；负压气体 |
|
6 |
CO含量 |
≤0.01％ |
|
7 |
杂质含油量 |
﹤0.01 mg/h |
|
8 |
压缩空气消耗量 |
0.5-0.8 Nm3/h；负压气体 |
|
9 |
电 源 |
380V/220V/50Hz |
|
10 |
单位功耗 |
0.45～1800 kWh/Nm3 |
|
11 |
相对湿度 |
＜80％ |
|
12 |
环境温度 |
3～45℃ |
